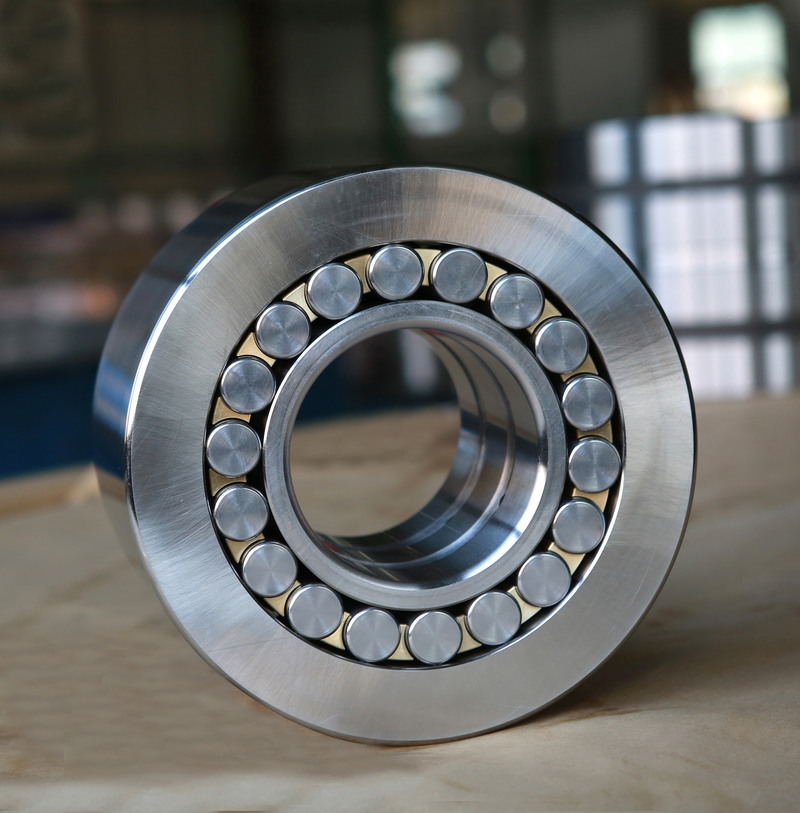

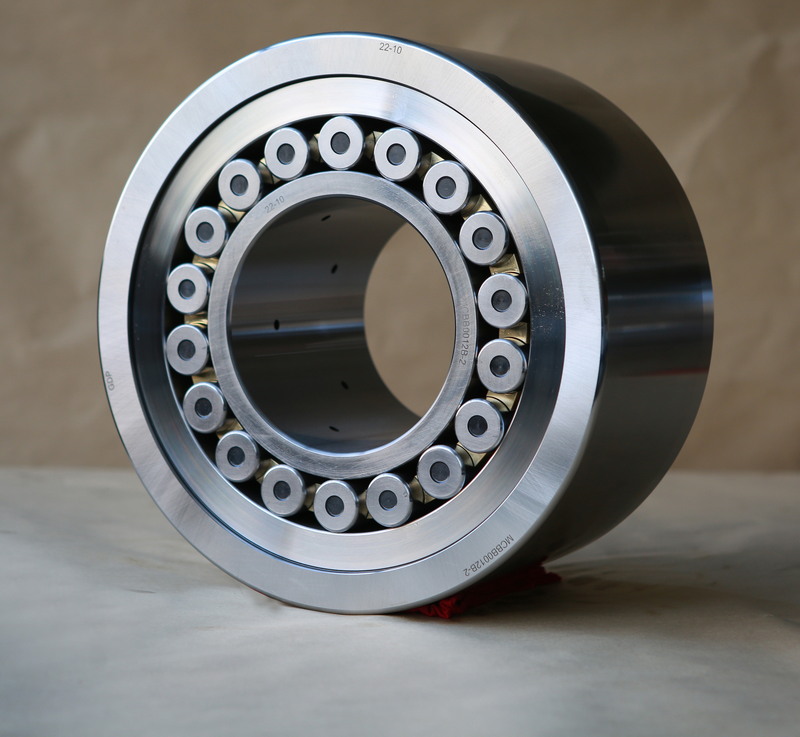

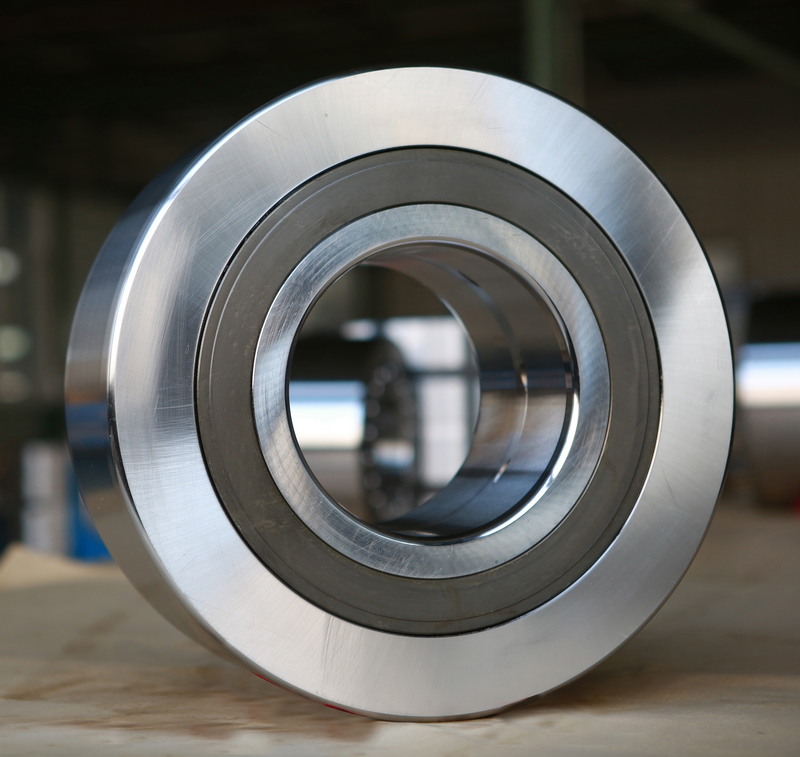

背衬轴承

背衬轴承专用于12辊、20辊、Z-High、S-High等多辊轧机上。多辊冷轧机广泛用于钢和有色金属高精度薄板带材的轧制。在轧机中轴承本身直接在支撑轴上作为支撑辊使用，几个背衬轴承由支撑座架分开彼此相邻布置，这样的布置满足了载荷分布的要求。轴承当轧辊用，轴承外圈的壁厚就要做到比普通轴承壁厚大的很多。

根据设计形式不同，背衬轴承可以承受高的径向载荷，也可同时承受高的径向和通过相邻的结构传递到机架上的轴向载荷。

带材轧制的质量，不仅取决于整个支撑轴系的弯曲刚度，更取决于每个背衬轴承的截面高度公差、运行精度和外圈外表面的表面质量。

背衬轴承按照严格的公差要求制造，优于P4的运行精度；轴承截面高度分组，分成3到7个公差组别，每个组别公差范围3到5微米

这些特殊性能有效的保证了轧制产品的表面质量和平面度。最终，带材被经济地加工到非常好的厚度公差，并得到最优的表面质量。

在高负荷下，为做到高精度，轴承尽可能大地设计额定负荷，并进行高精度的制作。

轴承结构形式主要有圆柱滚子轴承、圆锥滚子轴承、调心滚子轴承及滚针轴承等，但被使用最多的是圆柱滚子轴承。

用于承受高载荷，可承受较高的轧制速度，根据运行状况可达1000m/mi

用于轧制电力工业用硅钢片，汽车工业用优质薄板，镀层板及不锈钢板等技术附加值高的薄板在多辊轧机上，

另外，直接与轧辊接触的外圈外径面粗糙时，只要对外经进行一定量的修磨，就可以再度使用。
