圆锥滚子轴承

圆锥滚子轴承属于分离型轴承，是由圆锥滚道内圈、圆锥滚子和保持架组装一起为内圈组件和外圈构成。内圈组件和外圈实现分别安装，可以很方便地安装在轴径和轴承座上。

结构设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点，实现纯滚动。

圆锥滚子轴承主要用来承受径向负荷、单向轴向负荷及以径向负荷为主的径向与轴向联合负荷。外滚道和轴承中心线之间的夹角越大，也就是接触角α越大，承受轴向负荷能力越大。

对于给定的内径，可以选用不同系列尺寸的轴承来满足不同负荷的要求。

圆锥滚子轴承有单列、双列和四列圆锥滚子轴承等不同的结构形式。

圆锥滚子轴承除了公制系列外、还有英制系列，公制系列的代号和尺寸符合ISO标准规定，英制系列符合AFBMA 标准规定。

圆锥滚子轴承一般采用钢板冲压保持架，但尺寸较大时亦采用钢制支柱实体保持架。

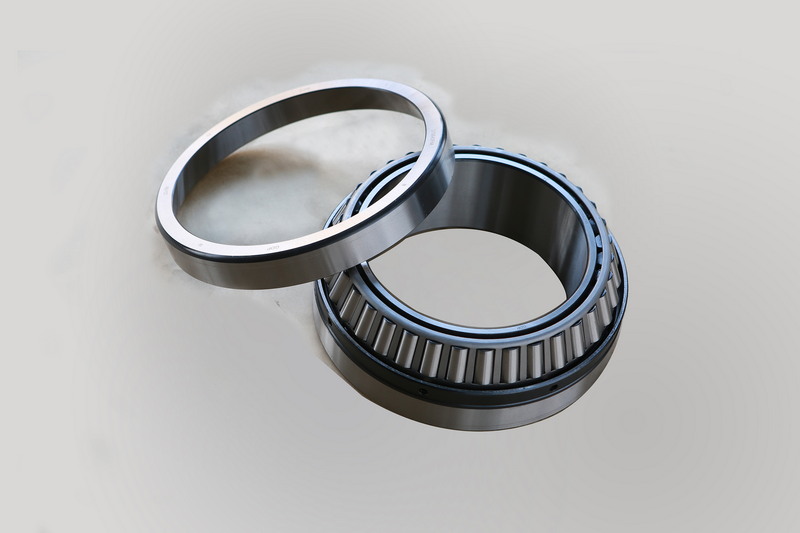

单列圆锥滚子轴承

单列圆锥滚子轴承可以承受一个方向的轴向负荷。并能限制轴或外壳一个方向的轴向位移。在只承受径向力时，轴承内部产生的轴向分力也须加以平衡，通常在两个支承中采用两个相同结构的单列圆锥滚子轴承成对安装使用。

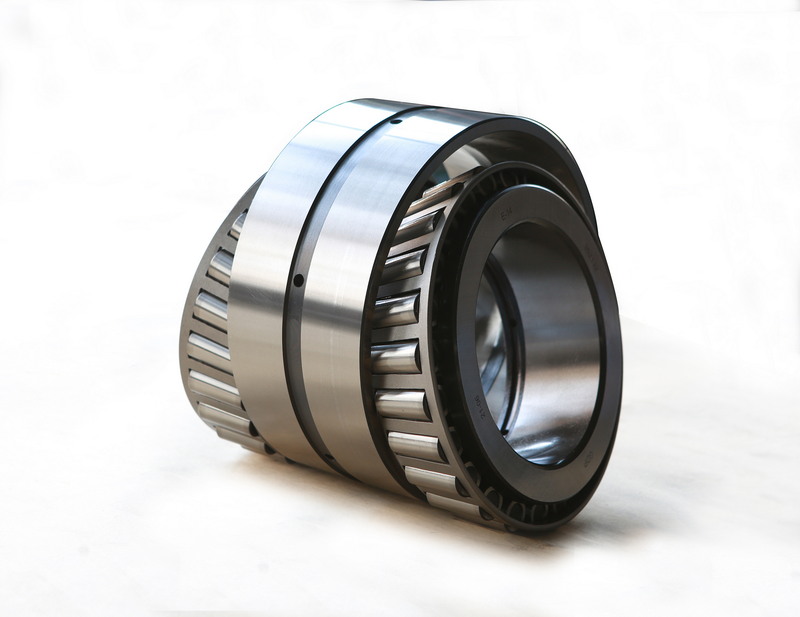

双列圆锥滚子轴承

可以承受以径向负荷为主的径向、轴向联合负荷，并可承受双向轴向负荷，可限制轴或轴承座两个方向的轴向位移。这类轴承一般适用于中、低速场合。

按两列接触角方向有分为双列外向型的TDO结构和双列内向型的TDI结构圆锥滚子轴承

在轧钢机轧辊中四列圆柱滚子轴承、四列圆锥滚子轴承、油膜轴承或存在窜辊或交叉轧制的系统中，通常配用大锥角双列内向型的TDI来限制轴承座位置。外圈和内圈采用间隙配合安装，内圈通过键联接到轴上，以防止内圈在辊径上旋转和磨损。

    双列外向型的TDO结构，一般用在立辊轧机上。

四列圆锥滚子轴承

四列圆锥滚子轴承是由圆锥滚道内圈和圆锥滚子，保持架组成，内圈组件和外圈可分离。

可以承受以径向负荷为主的径向、轴向联合负荷，并可承受双向轴向符合，可限制轴或轴承座两个方向的轴向位移。但比双列圆锥滚子轴承承受径向负荷的能力更大，极限转速较低。

四列圆锥滚子轴承保持架多采用钢板冲压式，但外径大于650mm的特大型轴承则采用滚子有支柱孔的支柱焊接结构的保持架。

四列圆锥滚子轴承中小型的尺寸均采用轴承钢制造，大型的四列圆锥滚子轴承使用渗碳钢制造。

四列圆锥滚子轴承每一套都标有共同的生产编号及显示其组装顺序的对位号，安装时应严格执行，避免零件顺序安装错误，出现的轴承游隙过小而引起烧结，或游隙过大，因负荷圈减小而造成疲劳寿命缩短，所以，安装是必须充分注意。

轴承带双面密封的四列圆锥滚子轴承，得到广泛使用。

为了便于安装、拆卸，这种型式的轴承用间隙配合安装在轧辊辊径上。

适用于承受重负荷与冲击负荷。轴承允许转速不高，主要用于轧钢机的轧辊轴承。
